Ruční pákové lisy
Řada ručních kloubových lisů EMG zahrnuje dva různé typy lisů:
- Stolní ruční kloubové lisy od 500 do 2000 kg : Maximální síly je dosaženo na konci dráhy posuvu v závislosti na síle vykonávané na páku.
- Ruční pákové lisy s vysokou kapacitou od 700 do 2000kg : které mají mnohem větší kapacitu než jejich standardní protějšky.
Tyto lisy jsou robustní, přesné, flexibilní, multifunkční a ergonomické. Díky své hmotnosti a stabilní základně lze tyto lisy postavit a používat na pracovním stole v jakémkoli typu dílny. Mechanismus těchto nástrojů se jednoduše používá. Obsluha vyvíjí tlak potřebný pro daný proces (řezání, značení atd.) aktivací rukojeti lisu.
Často se používají pro operace montáže, spojování kroužků nebo ložisek, u malých zakřivení, při různých operacích zalisování, atd...
Jejich instalace je rychlá a snadná, a navíc jsou cenově výhodné. Vyžadují jen velmi malé investice.
Spolu s dalšími 2 typy ručních lisů, stojanovými ručními lisy a velkokapacitními stojanovými ručními lisy, tvoří rozsáhlou nabídku ručních lisů EMG.
| Výkon500 kg |
| Zdvih50 mm |
| Vyložení72 mm |
| Světlá výška42 » 185 mm |
| Hmotnost9 kg |

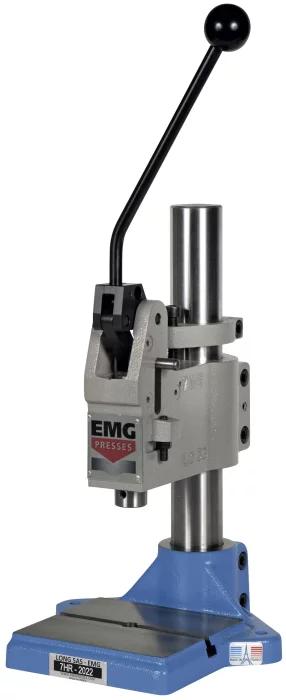

| Výkon700 kg |
| Zdvih40 mm |
| Vyložení95 mm |
| Světlá výška35 » 260* mm |
| Hmotnost25 kg |
| Výkon1 500 kg |
| Zdvih30 ou 60 mm |
| Vyložení102 mm |
| Světlá výška60 » 250 mm |
| Hmotnost32 kg |

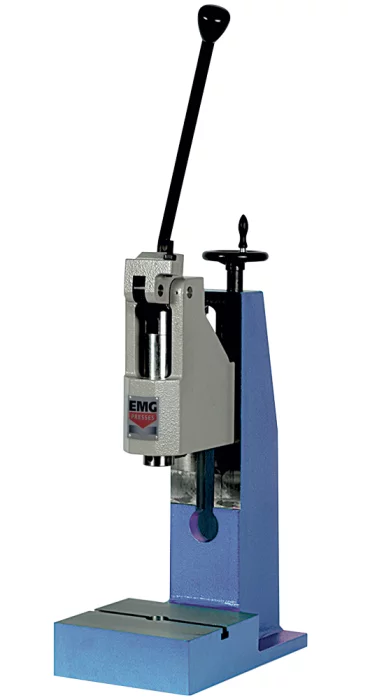

| Výkon2 000 kg |
| Zdvih60 mm |
| Vyložení130 mm |
| Světlá výška120 » 280 mm |
| Hmotnost65 kg |

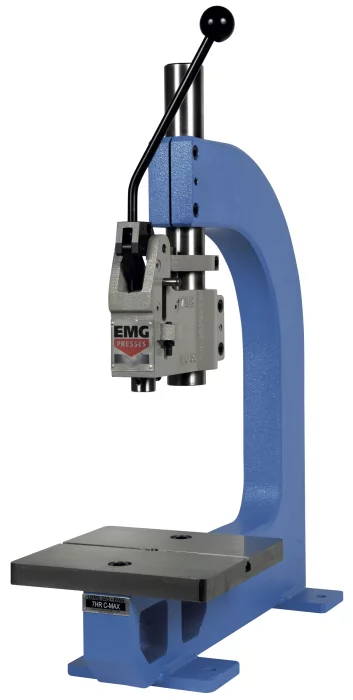

| Výkon700 kg |
| Zdvih40 mm |
| Vyložení350 mm |
| Světlá výška80 » 270 mm |
| Hmotnost95 kg |
| Výkon1 500 kg |
| Zdvih30 ou 60 mm |
| Vyložení220 mm |
| Světlá výška220 » 280 mm |
| Hmotnost55 kg |
| Výkon2 000 kg |
| Zdvih60 mm |
| Vyložení250 mm |
| Světlá výška230 » 290 mm |
| Hmotnost70 kg |
Speciální exekuce
HLAVNÍ PŘÍSLUŠENSTVÍ

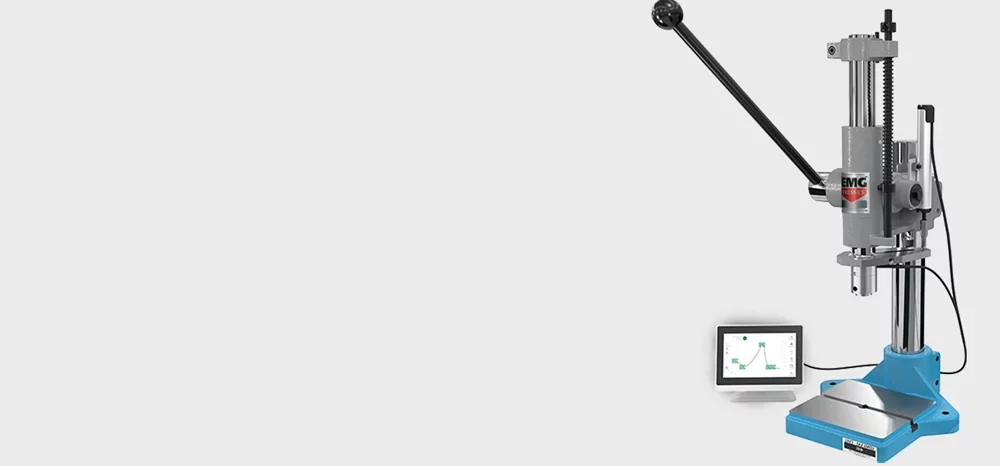

Kontrola procesu
NA RUČNÍCH A PNEUMATICKÝCH LISECH
EMG nabízí všechny typy řízení razicí síly a/nebo posuvu díky řešením na bázi tlakových a polohových čidel, poskytujícím 100% kontrolu nad dílci.

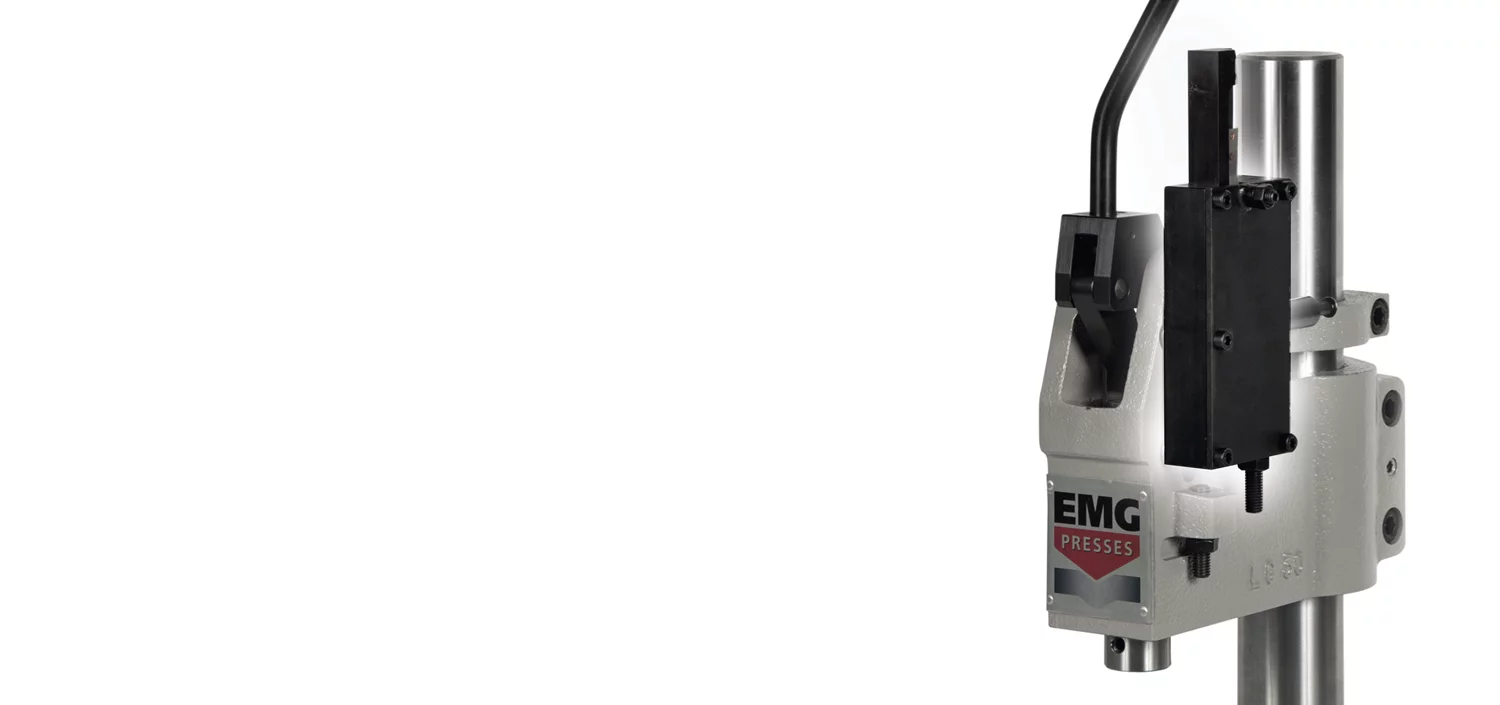

Systém blokace zpětného pohybu
PRO RUČNÍ LISY
Systém blokace zpětného pohybu: znemožňuje zvedání páky dokud není dosaženo konce posuvu (zaručuje úplné provedení a opakovatelnost operace).
Vlastnosti :
-
Vybroušená posuvná část znehybněná v rotaci, zajišťující dlouhou životnost a přesnost •Automatické zvedání posuvné části díky pružině
-
Rychlé a spolehlivé nastavení světlé výšky
-
Přesné nastavení dolní úvratě mechanickým dorazem, zajišťující opakovatelnost cyklu
-
Podstavec a hlava ze slitiny FGL 250, zajišťující robustnost a tuhost
-
Bezúdržbové, bez mazání
-
Příprava pro upnutí na stojan
-
Lak: Rám blankytně modrá RAL 5015 – Hlava platinově šedá RAL 7036.
Řada ručních stolních lisů EMG, vyráběných ve Francii a certifikovaných podle ISO-9001 od roku 2000, nabízí široký výběr možností a úprav, které splňují nejrůznější potřeby a požadavky každého použití v průmyslu i ve stavebnictví.
Výkonová rezerva každého modelu zajišťuje bezproblémové provádění nejrůznějších operací a profesionální výsledky i při dlouhých tazích.
- Nastavitelná světlá výška a zdvih
- Rychlé a snadné nastavení
- Nízká investice

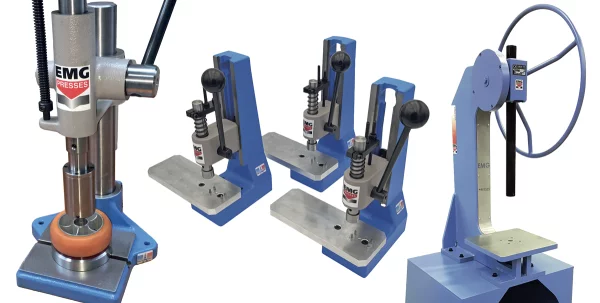

Společnost LONG se rovněž snaží navrhovat a vybavovat speciální stroje, které vyžadují specifické činnosti každého řemesla. Pro potřeby specifických aplikací, které vyžadují určitá řemesla a obory činnosti, nabízí společnost EMG speciální zařízení na zakázku, dokonale přizpůsobená specifikacím a výrobním omezením.
Díky své konstrukční kanceláři a flotile více než 40 obráběcích center může společnost EMG na přání navrhnout a vyrobit jakoukoli modifikaci nebo speciální lisy, stejně jako drobné lisové příslušenství a nástroje, jako např. :
- Lis s odsazeným kloubem pro zvětšení hloubky husího krku a pracovního stolu.
- Lis s nástrojem pro zalisování 3 nýtů k uchycení ocelového dílu v nerezové podpěře.
- Pneumatický lis s dvoupolohovým řezacím nástrojem obsahujícím horní deflektor pro vysunutí dílu.
- Pneumatický lis s elektrickým ovládacím panelem
APLIKACE
Stolní ruční kloubové lisy se používají především v dílnách pro aplikace vyžadující velkou námahu při malé výšce, jako je řezání, lisování a značení. Jsou vhodné pro malé výrobní série malých až středně velkých dílů.
U ručních lisů s kloubovými pákami je pohyb páky velmi rychlý a ergonomický, protože se provádí maximálně v úhlu 90°, aby byl pokryt celý zdvih lisu. Jmenovitý tlak vyvinutý tímto typem lisu je dosažen na konci zdvihu.
Systém řízení síly umožňuje rychlou a přesnou kontrolu kvality různých aplikací prováděných lisem.
Ruční lis EMG je dodáván se servisní příručkou, certifikátem shody CE a výkresy. Je na něj poskytována plná jednoletá záruka na díly, práci a pojezd.
Společnost EMG, výrobce ručních kolenových lisů, je vždy připravena naslouchat svým zákazníkům, kteří jsou profesionály v oblasti značení, řezání, nýtování atd. Naše týmy jsou připraveny spolupracovat s vámi na vašich projektech. Disponujeme technickým a zkušebním centrem, které vám umožní otestovat vaše procesy.
