Hydropneumatické lisy
Hydropneumatické lisy EMG, jinak známé jako oleopneumatické lisy, jsou obráběcí stroje s vysokým výkonem a přesností. Jedná se o skutečný technologický nástroj, který pracuje pouze se stlačeným vzduchem, je výkonný a hospodárný. Hodí se zejména k nýtování a ohýbání kovů a jejich výkon může dosahovat až 100 tun. Každý rám je přizpůsoben výkonu válce.

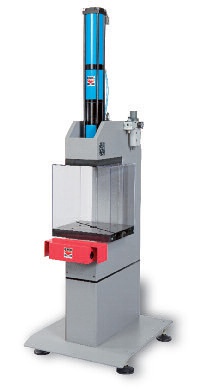

| Výkon*6 910 » 7 820 kg |
| Celkový zdvih*50 » 400 mm |
| Pracovní zdvih*6 » 40 mm |
| Vyložení185 mm |
| Světlá výška400 mm |
| Hmotnost500 kg |

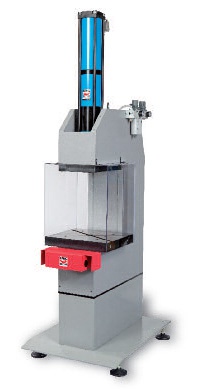

| Výkon*13 380 » 14 000 kg |
| Celkový zdvih*50 » 300 mm |
| Pracovní zdvih*6 » 40 mm |
| Vyložení220 mm |
| Světlá výška430 mm |
| Hmotnost750 kg |

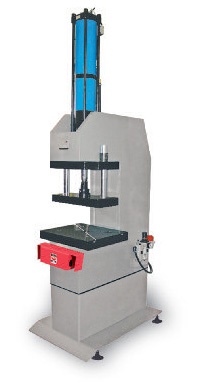

| Výkon*28 300 » 30 650 kg |
| Celkový zdvih*50 » 400 mm |
| Pracovní zdvih*6 » 40 mm |
| Vyložení250 mm |
| Světlá výška500 mm |
| Hmotnost1 200 kg |

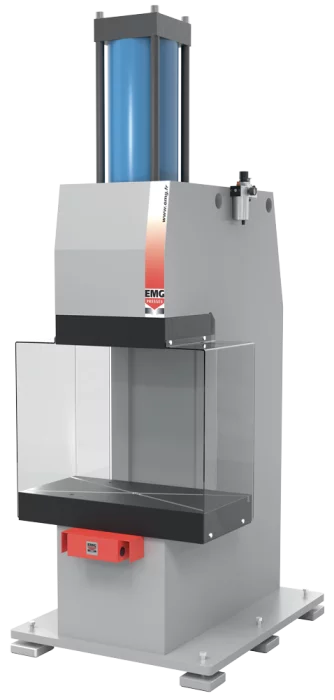

| Výkon*45 900 » 47 600 kg |
| Celkový zdvih*70 » 400 mm |
| Pracovní zdvih*6 » 40 mm |
| Vyložení270 mm |
| Světlá výška580 mm |
| Hmotnost2 200 kg |
| Výkon*72 700 kg |
| Celkový zdvih*100 » 300 mm |
| Pracovní zdvih*10 » 16 mm |
| Vyložení270 mm |
| Světlá výška670 mm |
| Hmotnost4 500 kg |
| Výkon*98 500 kg |
| Celkový zdvih*100 » 300 mm |
| Pracovní zdvih*8 » 12 mm |
| Vyložení270 mm |
| Světlá výška710 mm |
| Hmotnost5 500 kg |

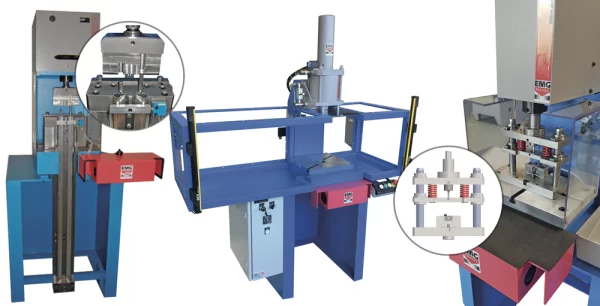

Speciální exekuce
HLAVNÍ PŘÍSLUŠENSTVÍ
Charakteristika hydropneumatických lisů
Náš válec na stlačený vzduch má uzavřené hydraulické okruhy, což umožňuje dosahovat požadované síly pracovním zdvihem, který se zahájí, když píst narazí na odpor. Princip je velmi jednoduchý a podobný válcům s dvojím pneumatickým účinkem. Tato technologie tak kombinuje výhody pneumatických a hydraulických systémů, bez jejich nedostatků (žádné hlučné a špinící se hydraulické jednotky, nízká spotřeba vzduchu...). Výsledkem je dokonalá práce na každém dílu bez ohledu na použití.
|
|
|
|
|
|
Naše lisy jsou úsporné a tiché a nevyžadují téměř žádnou údržbu. V porovnání s ručním lisem nabízejí větší výkon, zdvih, rychlost a kvalitu provedení pro dokonalé výsledky každé operace nebo obráběného dílu.
Velmi široká řada strojů, kombinující:
-
6 různých standardních rámů a 60 válců pro neomezený počet kombinací.
-
Výkon od 7 do 100 tun.
- Celkový zdvih od 50 do 300 mm.
- Pracovní zdvih od 6 do 60 mm.
- 4 nohy pro zaručenou stabilitu
Náš závazek ke kvalitě
Společnost EMG je francouzským výrobcem stolních, dílenských a průmyslových lisů již více než 50 let. Kvalita je pro nás prioritou. Je pro nás výsledkem bezchybného procesu. Naším cílem je navrhnout dokonalý oleopneumatický lis, který bude vyhovovat vašim potřebám, při respektování 5 základních závazků:
- pracovat v souladu s pravidly řemesla
- zaručená dlouhodobá životnost
- rychlé dodací lhůty
- nejlepší poměr ceny a kvality
- naprosté pochopení vašich požadavků.
Funkční schema
Rychlý přibližovací zdvih bez výkonu
Válec je napájen stlačeným vzduchem na pozicích (1) a (2). Rychlý, ale bezvýkonový pohyb pístu(3) a beranu (4) probíhá až do dosažení odporu. V této fázi olej naplní hydraulickou komoru (5).
Pracovní zdvih s výkonem síly
Ventil ovládání přepíná pneumatické napájení na pozici (6) a pracovní píst (7) klesá dolů. V této fázi válcový píst (7) vstupuje do hydraulické komory (5) a stlačuje olej, což výrazně zvyšuje výkon beranu (4).
Zdvih beranu do výchozí polohy
Válec je napájen stlačeným vzduchem na pozicích (8) a (9). Beran (4), píst napájecího (3) a pracovní píst (7) se rychle zvedají a zůstanou ve výchozí poloze.
APLIKACE
Hydropneumatické lisy poskytují vysoký výkon a přesnost, zejména na konci zdvihu.
Jsou proto ideální pro nýtování a ohýbání všech typů dílů. Tyto dvě aplikace totiž vyžadují vhodnou regulaci rychlosti spouštění s větším úsilím na konci zdvihu, a to jak pro nýtování, tak pro ohýbání plechu.
