Presses manuelles à assistance pneumatique
La presse manuelle à assistance pneumatique offre toute la précision de guidage d’une presse manuelle avec la puissance d’une presse pneumatique, elle combine le meilleur des deux technologies, assurant ergonomie, précision et une grande puissance délivrée sans effort inutile.
Le principal atout est de pouvoir tenir la pièce avec la main afin d’assurer un parfait centrage et guidage.
Ces presses sont utilisées pour des travaux de découpe, de pressage, de montage, de rivetage et d'assemblage pour lesquels une course de travail inférieure à 6 mm suffit.
La gamme EMG de presses manuelles à assistance pneumatique se compose de 8 modèles sur 4 bâtis différents.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
| Výkon250 kg |
| Světlá výška45 >> 185 mm |
| Vyložení80 mm |
| Pracovní zdvih*5.9 mm |
| Hmotnost38 kg |
| Rozměly stolu170 x 150 mm |

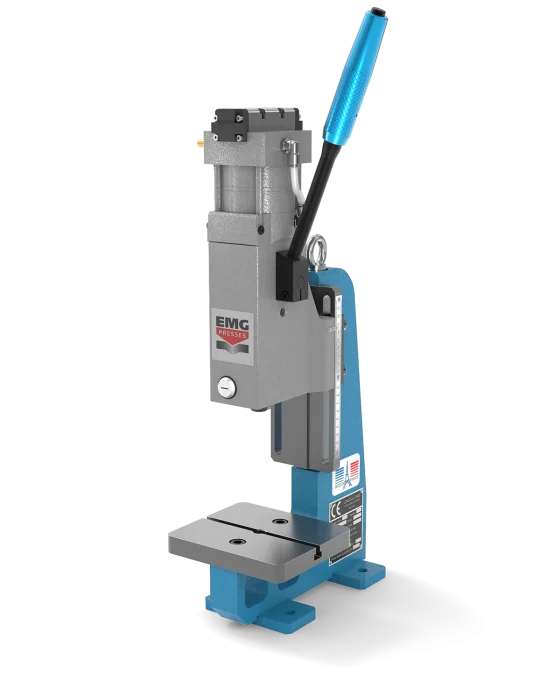

| Výkon500 kg |
| Světlá výška45 >> 185 mm |
| Vyložení80 mm |
| Pracovní zdvih*5.9 mm |
| Hmotnost38 kg |
| Rozměly stolu170 x 150 mm |
| Výkon750 kg |
| Světlá výška80 >> 240 mm |
| Vyložení100 mm |
| Pracovní zdvih*5.9 mm |
| Hmotnost95 kg |
| Rozměly stolu250 x 190 mm |

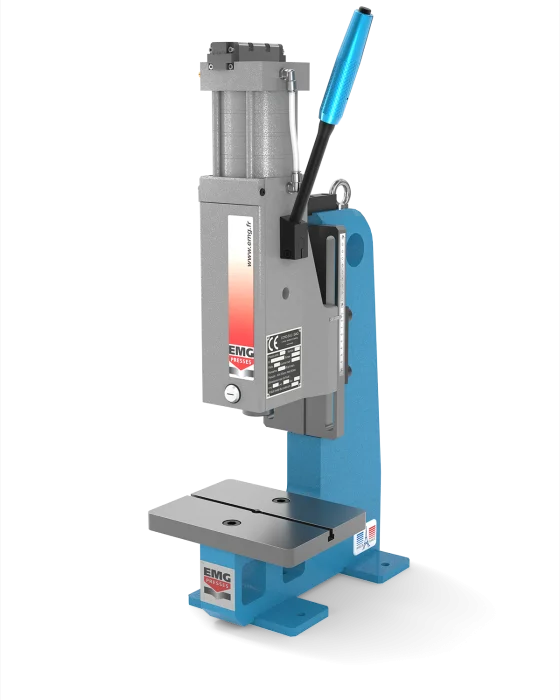

| Výkon1500 kg |
| Světlá výška80 >> 240 mm |
| Vyložení100 mm |
| Pracovní zdvih*5.9 mm |
| Hmotnost95 kg |
| Rozměly stolu250 x 190 mm |
| Výkon2 000 kg |
| Světlá výška120 >> 280 mm |
| Vyložení130 mm |
| Pracovní zdvih*5.9 mm |
| Hmotnost174 kg |
| Rozměly stolu300 x 220 mm |

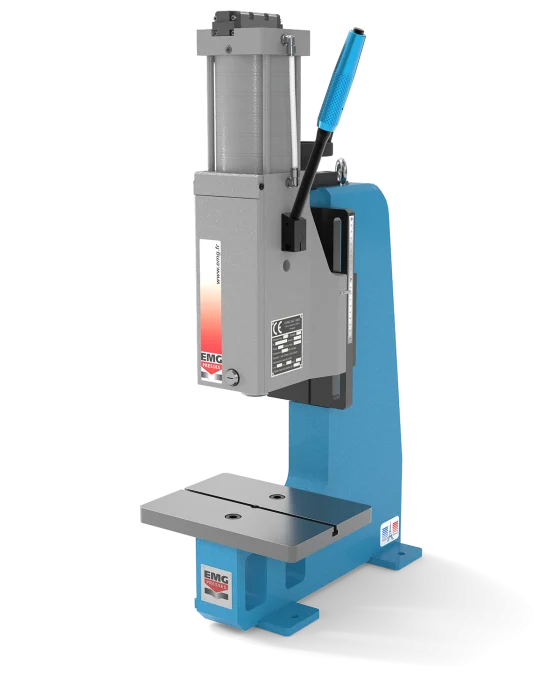

| Výkon3 000 kg |
| Světlá výška120 >> 280 mm |
| Vyložení130 mm |
| Pracovní zdvih*5.9 mm |
| Hmotnost175 kg |
| Rozměly stolu300 x 220 mm |
| Výkon4 000 kg |
| Světlá výška120 >> 375 mm |
| Vyložení170 mm |
| Pracovní zdvih*5.9 mm |
| Hmotnost290 kg |
| Rozměly stolu340 x 270 mm |

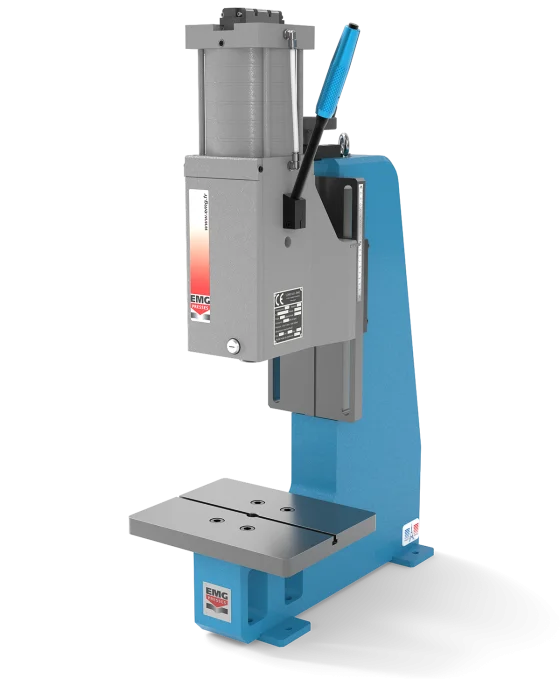

| Výkon5 000 kg |
| Světlá výška120 >> 375 mm |
| Vyložení170 mm |
| Pracovní zdvih*5.9 mm |
| Hmotnost290 kg |
| Rozměly stolu340 x 270 mm |
La course totale se réalise ainsi en 2 temps :
- Course d’approche manuelle :
L’actionnement du levier permet de réaliser la course d’approche jusqu’au point de contact des pièces à assembler tout en assurant leur positionnement.
- Course de travail pneumatique :
Une pression sur la commande pneumatique déclenche alors la course de travail avec la puissance pneumatique, sans aucune fatigue pour l’opérateur même avec une puissance délivrée de 5 tonnes.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
