Pneumatické lisy
Řada pneumatických lisů EMG je účinným doplňkem ručních lisů a dokonale vyhovuje požadavkům zákazníků na vyšší výkon a/nebo vyšší požadavky na výkon. Výkony se pohybují od 175 kg do 6000 kg. Tento výkon je indikován tlakem 6 barů a je standardně proporcionálně nastavitelný v rozsahu 3 až 6 barů.
Řadu pneumatických lisů EMG lze integrovat do pracovních stanic nebo výrobních linek na dílčí nebo automatické bázi, což zajišťuje ergonomii, bezpečnost obsluhy a spolehlivost procesu.
Ergonomie lisu byla navržena tak, aby obsluha zůstala na svém pracovišti pohodlná i při opakovaných operacích. Rychlé nastavení usnadňuje jejich používání a díky vynikajícímu poměru kvality a ceny jsou naše pneumatické lisy oblíbeným nástrojem řemeslníků a průmyslníků ve vašich dílnách.
2 řady pneumatických lisů:

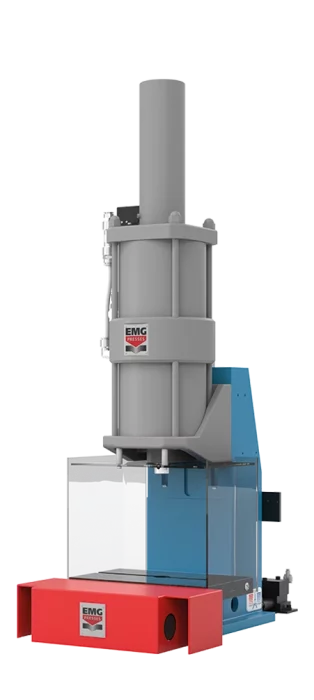

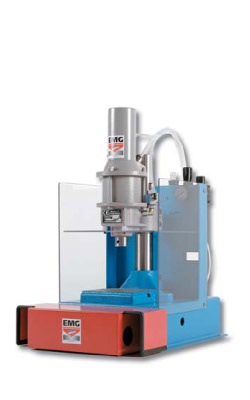

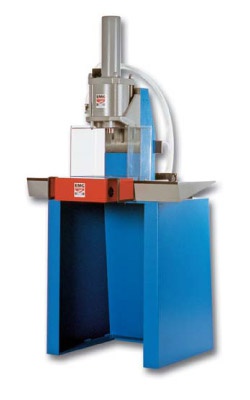

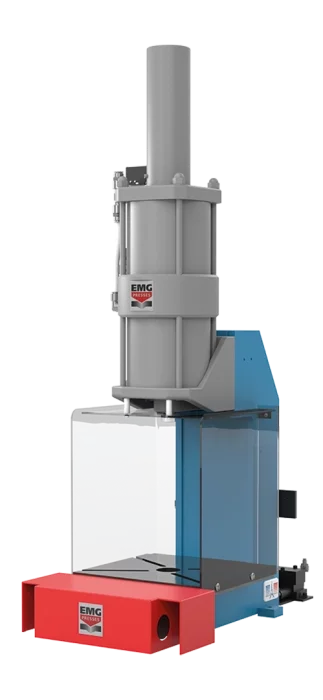

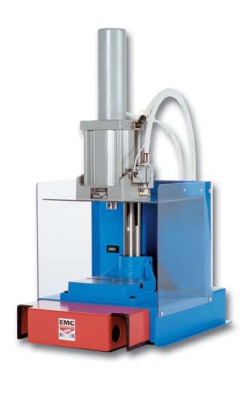

- Přímý tah dvojčinných lisů od 175 kg do 2 t: 2PHR - 6PHR - 6PHR C-MAX - 8PHR - 1T - 1T LP - 2T-DC - 2T-DC LP

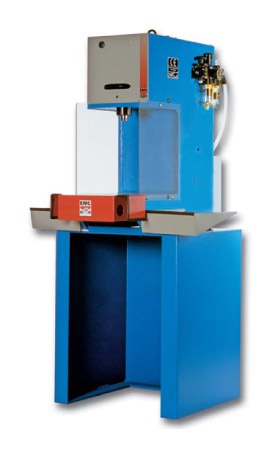

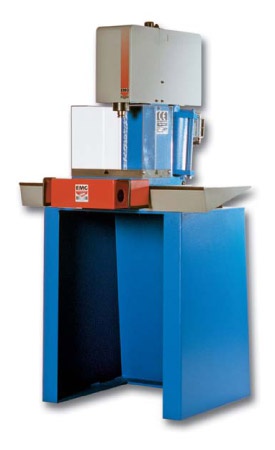

- Dvojčinné lisy s nepřímým tahem od 2 t do 6 t: 2T - 3T - 4,3T - 2T LP - 3T LP - 4,3T LP - 6T LP
| Výkon175 kg |
| Zdvih0 » 50 mm |
| Vyložení72 mm |
| Světlá výška45 » 175 mm |
| Rychlost při sestupu100 mm/s |
| Spotřeba vzduchu0,3 l |
| Hmotnost11 kg |

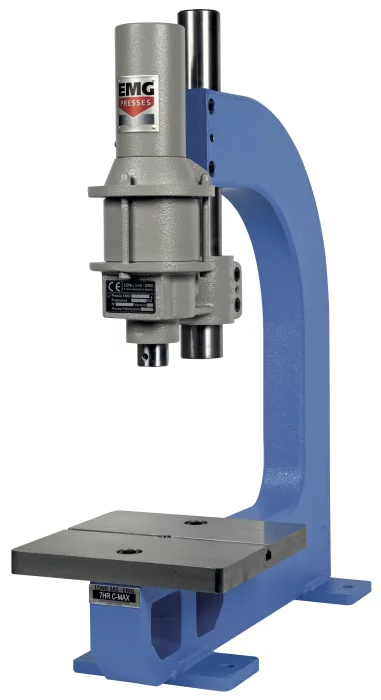

| Výkon360 kg |
| Zdvih0 » 50 mm |
| Vyložení95 mm |
| Světlá výška20 » 250* mm |
| Rychlost při sestupu150 mm/s |
| Spotřeba vzduchu0.6 l |
| Hmotnost25 kg |
| Výkon360 kg |
| Zdvih0 » 50 mm |
| Vyložení350 mm |
| Světlá výška60 »270 mm |
| Rychlost při sestupu150 mm/s |
| Spotřeba vzduchu0.6 l |
| Hmotnost95 kg |

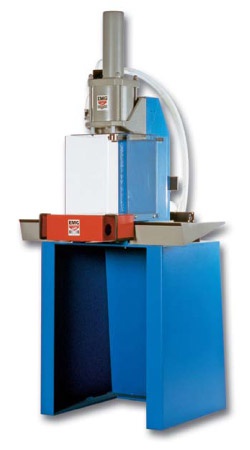

| Výkon1 000 kg |
| Zdvih0 » 100 mm |
| Vyložení100 mm |
| Světlá výška140 » 200 mm |
| Rychlost při sestupu100 mm/s |
| Spotřeba vzduchu3.4 l |
| Hmotnost125 kg |
| Výkon1 000 kg |
| Zdvih0 » 100 mm |
| Vyložení180 mm |
| Světlá výška300 mm |
| Rychlost při sestupu100 mm/s |
| Spotřeba vzduchu3.4 l |
| Hmotnost150 kg |
| Výkon2000 kg |
| Zdvih0 » 100 mm |
| Vyložení100 mm |
| Světlá výška140 » 200 mm |
| Rychlost při sestupu100 mm/s |
| Spotřeba vzduchu5,1 l |
| Hmotnost145 kg |
| Výkon2000 kg |
| Zdvih0 » 100 mm |
| Vyložení180 mm |
| Světlá výška300 mm |
| Rychlost při sestupu100 mm/s |
| Spotřeba vzduchu5,1 l |
| Hmotnost170 kg |

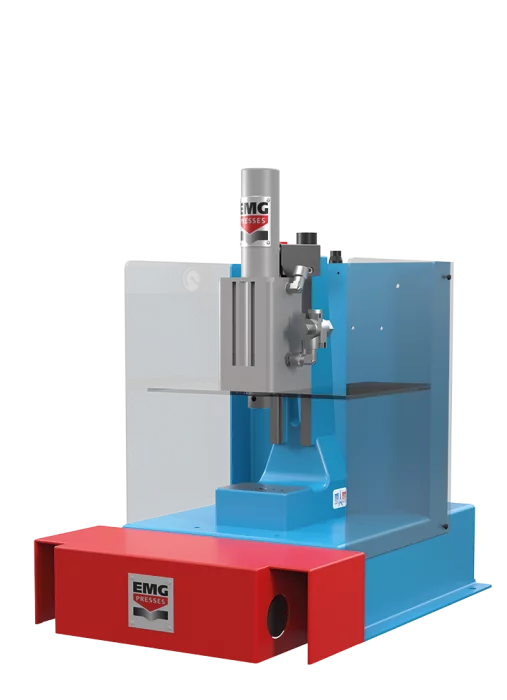

| Výkon2 000 kg |
| Zdvih0 » 69 mm |
| Vyložení110 mm |
| Světlá výška200 mm |
| Rychlost při sestupu75 mm/s |
| Spotřeba vzduchu5.2 l |
| Hmotnost150 kg |
| Výkon3 000 kg |
| Zdvih0 » 54 mm |
| Vyložení110 mm |
| Světlá výška180 mm |
| Rychlost při sestupu48 mm/s |
| Spotřeba vzduchu5.2 l |
| Hmotnost150 kg |
| Výkon4 300 kg |
| Zdvih0 » 40 mm |
| Vyložení110 mm |
| Světlá výška175 mm |
| Rychlost při sestupu36 mm/s |
| Spotřeba vzduchu5.2 l |
| Hmotnost150 kg |
| Výkon2 000 kg |
| Zdvih0 » 69 mm |
| Vyložení180 mm |
| Světlá výška315 mm |
| Rychlost při sestupu75 mm/s |
| Spotřeba vzduchu5.2 l |
| Hmotnost200 kg |
| Výkon3 000 kg |
| Zdvih0 » 54 mm |
| Vyložení180 mm |
| Světlá výška300 mm |
| Rychlost při sestupu48 mm/s |
| Spotřeba vzduchu5.2 l |
| Hmotnost200 kg |
| Výkon4 300 kg |
| Zdvih0 » 40 mm |
| Vyložení180 mm |
| Světlá výška295 mm |
| Rychlost při sestupu36 mm/s |
| Spotřeba vzduchu5.2 l |
| Hmotnost200 kg |
| Výkon6 000 kg |
| Zdvih0 » 50 mm |
| Vyložení180 mm |
| Světlá výška305 mm |
| Rychlost při sestupu20 mm/s |
| Spotřeba vzduchu9.8 l |
| Hmotnost230 kg |
Speciální exekuce
HLAVNÍ PŘÍSLUŠENSTVÍ

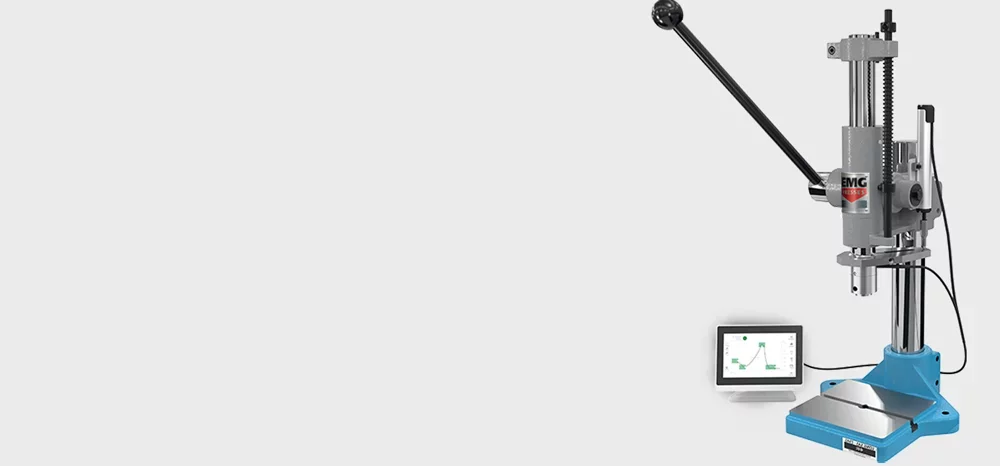

Řízení průběhu síly
Na ruční a Pneumatické lisy
Kontrola kvality průběhu síly a zdvihu čidly.
EMG nabízí jakýkoliv typ řízení průběhu síly nebo zdvihu s použitím snímačů síly či zdvihu, adaptovaný na individuální zadání pro 100% kontrolu kvality dílu.

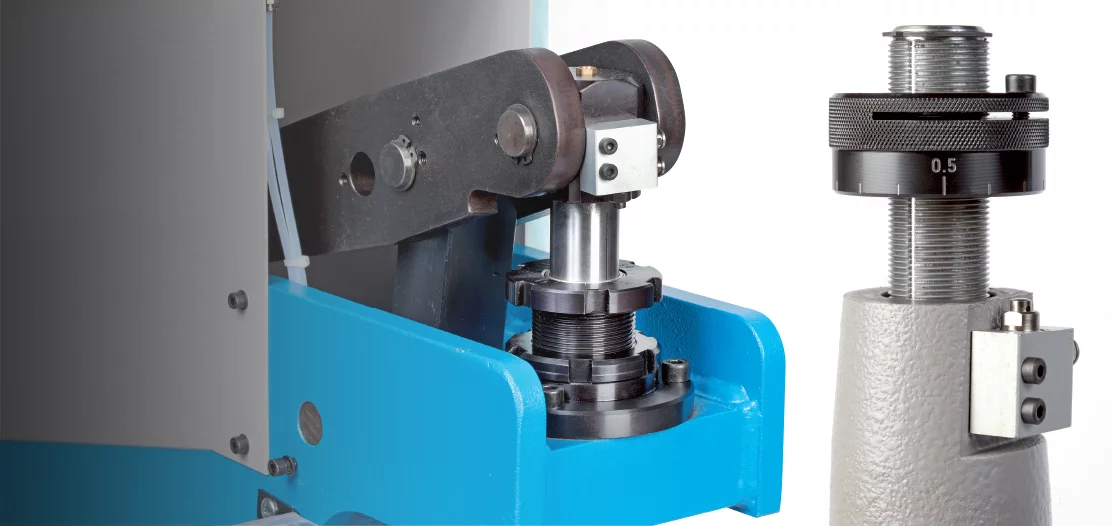

Seřízení zdvihu
PNEUMATICKÝCH LISŮ
Zdvih našich lisů lze seřídit přesnou mechanickou maticí se stupnicí po 1/10 mm a s aretací zajišťující dokonalou opakovatelnost cyklu.
Různé řídicí systémy
Tyto lisy jsou k dispozici ve dvouručním nebo nožním ovládání. U obou systémů je rozdělovač a sestava filtr-regulátor-mazadlo integrována do podpěry lisu a připravena k provozu. Tyto modely mohou být také dodány jako „holý stroj“, bez vybavení, pro integrátory.
Vlastnosti :
- Broušený a rotačně uzamčený beran pro dlouhou životnost a přesnost.
- Automatické zasunutí beranu po uvolnění ovládání
- Rychlé a spolehlivé nastavení s aretací pro dokonalou opakovatelnost
- Přesné nastavení spodního mrtvého bodu pomocí mechanického dorazu pro zajištění opakovatelnosti cyklu
- Litinový nebo mechanicky svařovaný ocelový rám FGL 250 pro pevnost a tuhost
- Žádná údržba ani mazání
- Barva: RAL 5015 Sky Blue rám - RAL 7036 Platinum Grey hlava
Všechny válce jsou vyrobeny společností EMG a byly vyzkoušeny a testovány v tisících aplikací po celém světě. Chromovaný ocelový suport je veden na pouzdrech a zajištěn proti pootočení klíčem. Píst se hladce zasouvá do chromovaného válce, přičemž těsnění zajišťují dokonalou těsnost válce.
Výkon našich lisů je udáván tlakem 6 barů a je standardně proporcionálně nastavitelný od 3 do 6 barů.
Například lis 6PHR dodává 360 kg při 6 barech, a tedy 180 kg při 3 barech, 240 kg při 4 barech a 300 kg při 5 barech.
APLIKACE
Pneumatické lisy se používají v mnoha průmyslových aplikacích pro mechanické lisování, řezání a nýtování. Pneumatický lis nabídne větší sílu než ruční lis, takže je univerzálnější.
Pneumatický lis o síle až 6 tun lze ve skutečnosti použít k lisování plastů a mnoha kovů. Používají se také k vyřezávání různých tvarů potřebných při výrobě mnoha mechanických dílů a k nýtování dílů, které je třeba spojit.
Tyto lisy jsou robustní, přesné, flexibilní a ergonomické. Často se používají pro montážní operace, sestavování kroužků nebo ložisek, drobné ohýbací operace, různé lisovací operace atd.
Jak funguje pneumatický lis?
Činnost pneumatického lisu je podobná jako u ručního lisu. Ruční činnost obsluhy je zde nahrazena činností pneumatického válce. Válec aktivuje vzduch (nikoli plyn). Vzduch je protlačován trubkou, do které je přiváděn pod tlakem. Přesnost operace je stejně vysoká jako snadnost použití tohoto průmyslového nástroje. Pneumatické lisy jsou stejně účinné jako hydraulické lisy a mají široké využití v průmyslu.
