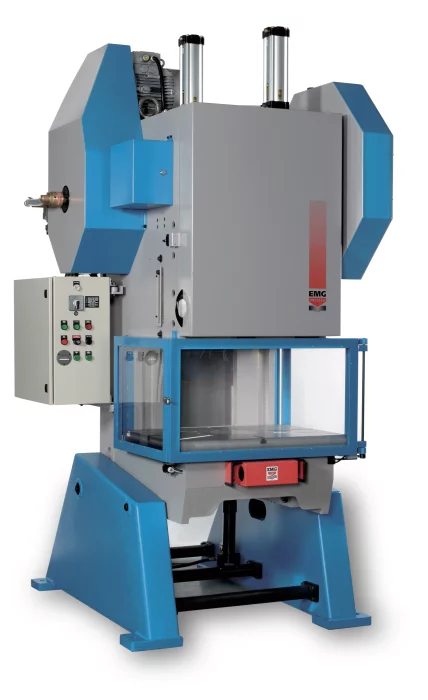

Mechanický excentrický lisy
- Konformní CE normám ( 3 atesty CE dle typu )
- Rychlé nastavení zdvihu a kulového šroubu.
- Robustnost a spolehlivost lisu a komponentů

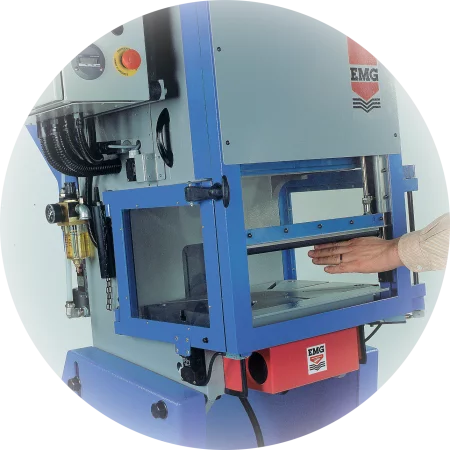

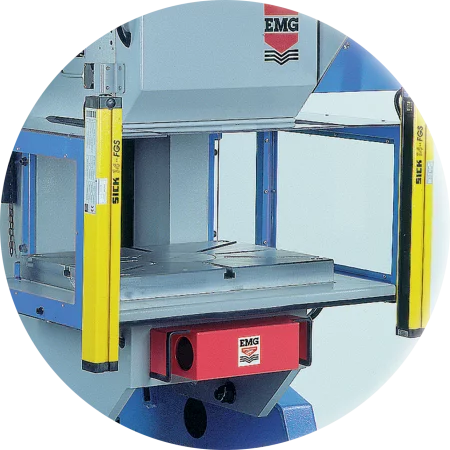

- Více bezpečnosti pro vyšší pro duktivitu ( optické závory )

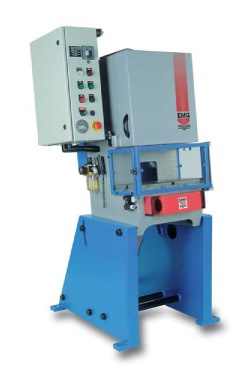

Nastavitelný zdvih4 » 40 mm |
Vyložení120 mm |
Rozměly stolu450x220x30 mm |
Počet cyklů / min.240 |
Světlá výška200 mm |
Nastavení kulového šroubu0 » 30 mm |
Hmotnost450 kg |

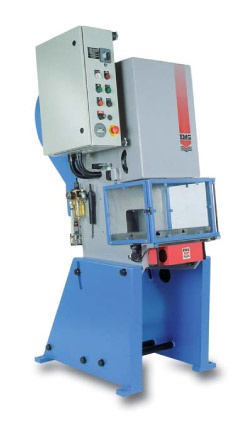

Nastavitelný zdvih5 » 75 mm |
Vyložení180 mm |
Rozměly stolu450x320x40 mm |
Počet cyklů / min.140 |
Světlá výška300 mm |
Nastavení kulového šroubu0 » 50 mm |
Hmotnost900 kg |

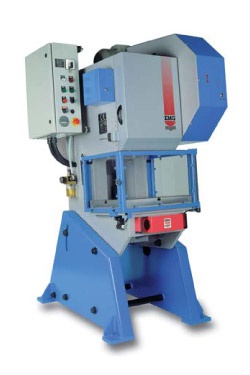

Nastavitelný zdvih5 » 75 mm |
Vyložení210 mm |
Rozměly stolu550x400x48 mm |
Počet cyklů / min.140 |
Světlá výška300 mm |
Nastavení kulového šroubu0 » 60 mm |
Hmotnost1 400 kg |

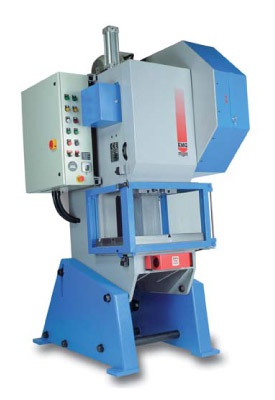

Nastavitelný zdvih6 » 100 mm |
Vyložení220 mm |
Rozměly stolu650x430x57 mm |
Počet cyklů / min.130 |
Světlá výška350 mm |
Nastavení kulového šroubu0 » 70 mm |
Hmotnost3 100 kg |
HLAVNÍ PŘÍSLUŠENSTVÍ
Parametry řady :
Rám :
Rám je z kvalitní strojně svařované oceli s konstrukcí ve tvaru C-profilu. Stejnoměrné svary a kvalitní přídavné kovy zaručují výjimečnou tuhost a odolnost vůči rázům i při intenzivním používání.
Velmi tlusté příruby rámu omezují otevření C-profilu.
Hřídel :
Hřídel je ze šlechtěné kované oceli. Sulfinizace po opracování snižuje opotřebování v důsledku tření. Točí se na lubrifikovaných kroužcích.
Změna zdvihu :
Pro změnu zdvihu stačí vypnout zubovou spojku a nastavit požadovaný zdvih. Změna zdvihu je tak velmi rychlá.
Posuvná část :
Posuvná část je ze slitiny FGS 300 namotované na kluznicích ze šlechtěné oceli nebo bronzu, nastavitelných pomocí šroubu. Celek je v celém rozsahu vybroušený a ručně dohlazený.
Seřízení se provádí dorazy namotovanými na rámu lisu.
Patka posuvné části je vybavena otvory a středovým vrtáním k upnutí nástrojů.
Kluznice jsou vytvarovány do žlábků umožňujících účinné mazání. Napříč kluznicí je umístěna vyhazovací příčka.Seřízení se provádí dorazem namotovaným na rámu lisu.
Mazání :
Mazání je centralizované a zajišťuje jej ruční čerpadlo. Četnost mazání lze přizpůsobit v závislosti na prováděných cyklech (krokový nebo nepřetržitý chod).
Automatické čerpadlo jako volitelná výbava.
Elektromagnetické šoupátko s dvojitým tělem :
Má samokontrolu a je montováno s tlumičem odolným proti ucpání.
Pístní tyč / Kulový šroub :
Pístní tyč je ze slitiny FGS 300 (u lisu 80T z oceli) s ložiskovými pouzdry z bronzu se škrábaným povrchem zajišťujícím perfektní mazání. Mazání zajišťuje olej.
Kulový šroub je z předupravené oceli s povrchovou úpravou.
Spojka/Brzda :
Pohyby lisu zajišťuje jednokotoučová pneumatická spojka a řídí je brzda. Od modelu 25t výše případné výpadky vzduchového napájení vyrovnává vzduchová nádrž.
Standardní výbava
- Bezpečnostní ovládání oboručními tlačitky
- Centralizované mazání pomocí ručního čerpadla
- Počítadlo s 6 číslicemi a nulováním, 8 číslic bez nulování
- Krokový nebo nepřetržitý chod
- Rám s náklonem až 20° (volitelná výbava pro 45t a 80t)
- Nastavení s motorem či bez
- Pozitivní vyhazovací mechanismus v posuvné části
- Vyvažovací válce (45t a 80t)
- Hydraulická deblokace posuvné části (45t a 80t)
- Automatické uvolnění zubové spojky při změně zdvihu (80t)
- Osvědčení o shodě ES
- Provozní návod a elektrická, pneumatická a hydraulická schémata
- Průvodce pro pravidelné kontroly (připomenutí předepsaných úkonů, postupy kontrol, preventivní údržba, poruchy a jejich náprava)

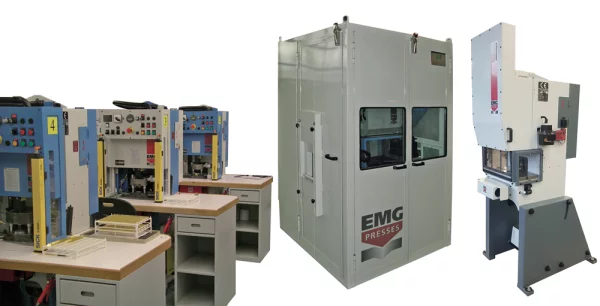

APLIKACE
Mechanické lisy používají jednoduchý proces lisování, deformování a řezání různých typů plechů. Motor pohání setrvačník nepřetržitě prostřednictvím řemenů. Energie akumulovaná setrvačníkem se přes spojku přenáší na klikový hřídel, který pomocí ojnice ovládá pohyb beranu. Tím je vyvinuta síla potřebná pro cílenou činnost (lisování, řezání/formátování atd.).
Všechna mechanická nastavení na palubě lisu umožňují snadno nastavit rychlost, světlou výšku a zdvih beranu, které jsou pro danou aplikaci potřebné.
Bronzová vodítka vedou beran při jeho sestupu shora dolů, aby bylo zajištěno dokonalé vyrovnání spodní části nástroje upevněné na stole a horní části nástroje upevněné na beranu. Pevnost husího krku rámu vyvažuje značnou sílu, kterou působí beranidlo (až 80 tun).
Jsou rychlejší než hydraulické lisy a nabízejí velmi vysokou opakovatelnost s nízkým rizikem poruchy.
